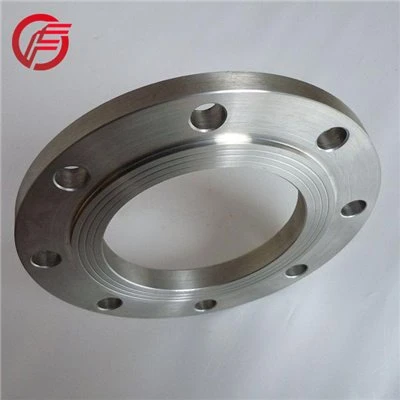

1. Фланець Gr2 Titanium PLще називають зварювальним пластинчастим фланцем, він є найбільш часто використовуваним фланцем в промисловій трубопровідній установці.
2. Доступний розмір і стандарти
Сорт: Гр2 Гр12 і т.д.
Розмір: DN15~ DN600
Тиск має ПН2,5, ПН6, ПН10, ПН16, ПН25 та ін.
Стандарти: ASME B16.5 EN 1092-1
3. Особливості титану Gr2 Ansi Flange PL
легкий
Консервант
неіржавія
4. Зварювальна форма фланця Gr2 Titanium PL:пластинчастий плоский зварювальний фланець полягає в тому, щоб вставити трубу в фланець для зварювання.
5. Що таке Titanium Gr2 Ansi Flange PL розміром PN16 відповідно до EN 1092-1?
| Номінальний розмір ДН | Зовнішній діаметр труби А1 | Розмір з'єднання | Фланець товстий | ідентифікатор фланця В1 | Ширина скосу b | ||||||
| Фланець ОД D | Діаметр центрального кола отвору болта K | Діаметр отвору болта L | Кількість болтових отворів | Болт Чт | |||||||
| A | B | A | B | ||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | М12 | 14 | 18 | 15 | 4 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | М12 | 14 | 22.5 | 19 | 4 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | М12 | 16 | 27.5 | 26 | 4 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | М12 | 16 | 34.5 | 33 | 5 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | М16 | 18 | 43.5 | 39 | 5 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | М16 | 18 | 49.5 | 46 -- | 5 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | М16 | 19 | 61.5 | 59 | 5 |
| 65 | 76.1 | 76 | 185 | 145 | 18 | 8 | М16 | 20 | 77.5 | 78 | 6 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | М16 | 20 | 90.5 | 91 | 6 |
| 100 | 114.3 | 108 | 220 | 180 | 18 | 8 | М16 | 22 | 116 | 110 | 6 |
| 125 | 139.7 | 133 | 250 | 210 | 18 | 8 | М1 | 22 | 143.5 | 135 | 6 |
| 150 | 168.3 | 159 | 285 | 240 | 22 | 8 | М20 | 24 | 170.5 | 161 | 6 |
| 200 | 219.1 | 219 | 340 | 295 | 22 | 12 | М20 | 26 | 221.5 | 222 | 8 |
| 250 | 273 | 273 | 405 | 355 | 26 | 12 | М24 | 29 | 276.5 | 276 | 10 |
| 300 | 323.9 | 325 | 460 | 410 | 26 | 12 | М24 | 32 | 328 | 328 | 11 |
| 350 | 355.6 | 377 | 520 | 470 | 26 | 16 | М24 | 35 | 360 | 381 | 12 |
| 400 | 406.4 | 426 | 580 | 525 | 30 | 16 | М27 | 38 | 411 | 430 | 12 |
| 450 | 457 | 480 | 640 | 585 | 30 | 20 | М27 | 42 | 462 | 485 | 12 |
| 500 | 508 | 530 | 715 | 650 | 33 | 20 | М30 | 46 | 513.5 | 535 | 12 |
| 600 | 610 | 630 | 840 | 770 | 33 | 20 | М30 | 52 | 616.5 | 636 | 12 |
Розмір більше DN600 також можна замовити за кресленнями, ви можете зв'язатися з нами за адресоюsales@tmsalloy.comдля запитів.
6. Чому обирають нас?
Як ведучийФланець Gr2 Titanium PLпостачальник в Baoji, Shaanxi, титановий фланець gr2 на складі, наприклад DN15 ~ DN200. Ми використовуємо якісну сировину, титанові квадрати, титанові блоки є на складі, швидка обробка, багатий досвід, є вашим єдиним постачальником титанових металів, купити у нас зараз титановий фланець gr2.
